烟气在线监测设备使用时需要了解的参数细节

2019-11-27

　　烟气在线监测设备在使用的时候需要把具体的使用参数了解清楚，具体有哪些问题呢？我们会在下面给大家详细的介绍一下。

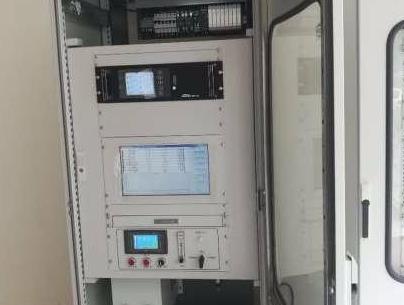

烟气在线监测设备
　　我公司提供的CEMS烟气在线监测设备是针对污染源烟气，用工业型仪器对其NOX、SO2、O2含量、烟气流量、烟气颗粒物、烟气温度等进行连续测量，CEMS系统由以下四部分组成。
　　1）烟气成份连续监测系统
　　2）颗粒物浓度检测系统
　　3）流量检测系统
　　4）DAS系统
CEMS烟气在线监测设备
1.2采样单元
　　采样单元的作用是将烟道中气体取出并输送到预处理单元，这期间不能发生尘埃堵塞和形成酸雨。
采样探头单元
　　专用电伴热一体化取样探头安装在烟道上，含取样和吹扫单元，由下列几个部件组成：
　　1）采样探头：Φ50mm 不锈钢，伸进烟道约一米处左右位置，样气通过此管进入采样器。
　　2）陶瓷过滤器：过滤精度为 5um，烟道中尘埃绝大部分被挡在过滤器之外。
　　3）电加热管：为防止在采样单元冷凝而建立的设备，加热温度可以控制在 140℃左右。
　　4）法兰对接：采样单元法兰与工艺管口法兰相对接，完成采样单元的安装。
　　5）金属固定支架外壳：采样单元各部件有护罩连接在一起，达到防雨防尘的目的。
　　6）反吹系统：为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过一体触控电脑进行设定或修改。
探头技术参数
　　1）加热温度：120～160℃
　　2）电源：AC220V±10%50Hz
　　3）功率：800W
　　4）工作环境温度：-20～45℃
　　5）粉尘过滤能力：200g/m3
　　6）烟气探杆：300X30（可加长）
　　7）探头箱尺寸：350X300X240
专用电伴热取样单元
　　加热取样管是连接探头和预处理系统的连线，采用电伴热形式，中间样气管采用 F6 聚四氟乙烯耐腐蚀软管，采样内温度控制在 120～160℃，使得烟气中的水含量以蒸汽的状态形式存在，防止结露与二氧化硫混合生成酸，并由报警装置。
CEMS烟气在线监测设备
采样管技术参数
　　1）加热温度：120～160℃
　　2）电源：AC220V±10%50Hz
　　3）功率：40W/m
　　4）重量：1.5Kg/m
6.3反吹单元
　　为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过一体触控电脑进行设定或修改。
　　反吹控制装置定期对取样探头进行反吹，以防止烟尘堵塞取样探头。提供的反吹气须是干燥、无油、无水的仪表空气或氮气，反吹气在取样探头现场增加前级空气预热箱（包括反吹控制阀），将反吹压缩空气预热。
6.4预处理单元
　　预处理系统保证在很短的滞后时间内，选取有代表性的样气，样气的状态，如温度、压力、流速、含水量、含尘量等，干净程度须满足分析仪表的操作条件。主要完成以下几项工作。
　　1）样品抽取：用取样泵将烟道中气体抽取，提供给分析仪器测量 SO2、NOX、O2 含量。
CEMS烟气在线监测设备
（真空采样泵）
　　冷凝除水：双路压缩机制冷器两级除湿干燥，蠕动泵自动排水，并且采用膜式除湿器除去样气中的含水量。
CEMS烟气在线监测设备
（双路冷凝除湿器）
　　2）精密过滤器：进一步精密除尘，保证整体过滤精度在 0.2um 以下。
　　3）定标：系统可在线自动或手动对系统进行校零、满量程校正服务。
　　4）流量调节：保证分析仪器的进样流量在 0.5～0.7L/min 以内。
　　预处理单元包括：压缩机冷凝器、防腐真空取样泵、雾过滤器、精密过滤器、中枢反吹单元等，完成样气的净化、除尘、除湿，其过滤精度达到 0.1um，完全达到分析仪器要求的超净、恒温、恒流稳定的样气标气，连续不断的送入分析仪器，从而确保了分析仪的准确性和可靠性。先样气进入机柜时经过一个电动球阀，通常电动球阀是打开状态，当吹扫时，电动球阀关闭，防止反吹气进入机柜，起到保护预处理系统的作用。样品气进入压缩机冷凝器除去湿气，冷凝液集结在冷凝器的下方，通过排液蠕动泵自动排除。接着样气经过一个保护过滤器除尘，再经过一个两位一通电磁阀，自动校零时洁净的空气通过此阀，经取样泵抽出，对分析仪的零点进行校准，接着气体进入二级制冷器进一步除湿干燥，除湿后的气体通过取样泵和一个手动三通阀，注入标准气对仪器的量程进行标校，对样气再做进一步干燥后进入分析仪。
　　冷凝器的故障信号产生时，取样泵停止工作，故障排除后取样泵自动启动。测量后的废气排到室外，产生的冷凝液储存在防腐储液罐内，通过自动疏水阀自动排除。如有故障
　　或需要维护时，相应的信号送往控制室，操作人员会及时发现。
6.5分析机柜
　　1）外形规格：2000mm(H)*800mm(W)*800mm(D)
　　2）防护等级：IP54
　　3）机柜材质：冷轧碳钢板
　　4）为了方便机柜的吊运，机柜顶部带有起重用的吊耳。
6.6系统技术指标
　　1）适应范围：烟气成份、烟尘、流量、温度参数的在线分析与连续监测。
　　2）减小电击事件影响的措施，采用以下两种措施以使电击事件影响小：保证系统接地，信号要加信号隔离器，在电缆的进口和出口安装电涌抑制装置，用于系统电涌抑制设计。
　　3）设备接地大电阻：设备接地大电阻小于4欧。
　　4）烟道上设备的保护方法：烟道上没有防护罩的部件能够经受住高温并且使绝缘的；所有布置在室外或环境条件恶劣地方的控制箱、柜全部采用碳钢喷塑材料，防护等级不小于IP65.
　　5）防止探头管线堵塞的措施：采样探头是带温度控制装置的，探头温度控制在120～160℃，水份一直处于蒸汽状态，不会液化，探头过滤器过滤精度达到5um，可把绝大多数粉尘过滤掉，同时，探头有定时反吹功能，可将附着在探头过滤器芯上的粉尘吹回烟道。所以，采样探头及管线不会产生堵塞。
　　校准气储存方法及要求：标准气储存在环境条件控制的仪表间内，标气瓶用木材制作或
　　钢铁制作的托架固定在离主机柜1～2米的墙壁上，瓶底放在地上，确定标气瓶固定可靠，并易于拆装，标气瓶通过减压阀、耐腐蚀的气管连接到气样控制单元或者直接接到分析仪的标准口上，检查密封性，标气瓶出气口和减压阀出气口配备压力表，以指示压力和剩余的容量。环境要求：温度5～45℃，相对湿度：0～75%，附近无强烈热源和震动源。
　　以上就是关于在使用烟气在线监测设备之前需要提前了解的参数细节。
